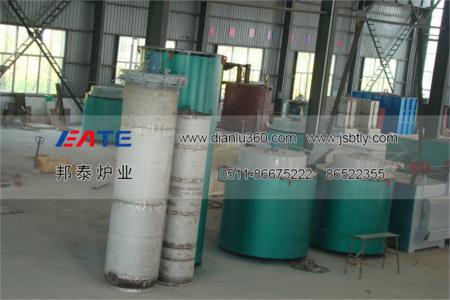

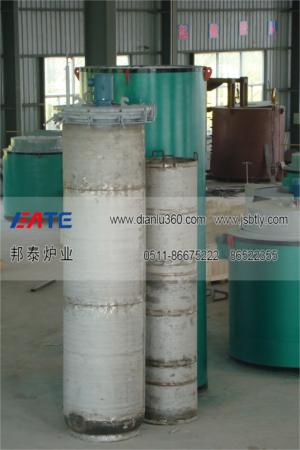

大型井式氣體滲碳爐
適用范圍:
大型井式氣體滲碳爐適用于各種需要進行滲碳、碳氮共滲及碳勢氣氛保護加熱工藝處理的機械零件。
設備結構簡介:
大型井式氣體滲碳爐,是由爐體(復合爐襯)、電熱元件、馬弗罐、懸掛導流筒、熱風循環風機(水冷密封電機)、爐底座、爐蓋、爐蓋升降機構、碳勢/溫度(微機)控制系統、氣氛系統等組成。大型井式氣體滲碳爐采用懸掛無底馬弗(沙封/油封)結構。
主要技術參數:
·溫度均勻度≤±5℃
·溫度控制精度≤±1℃
·碳勢控制精度≤±0.05%C
·滲層深度控制精度≤±0.1mm
·非標準型號的設備,根據用戶需要設計制造。
大型井式氣體滲碳爐工藝操作:
1.升溫:升溫前應通氨排氣,氨氣流量是正常使用流量的2倍以上,對變形要求嚴格的,采用階梯升溫,在200~250oC、400~450oC各保溫1~2h,也可以使升溫速度小于50oC/h,在接近保溫時間時,應加大氨量,使分解率控制在工藝要求下限
2.排氣:一般邊升溫邊排氣,在150~200oC內排空,在排氣過程中可以用pH試紙(試紙用水浸濕,遇氨氣變藍色)或玻璃棒(玻璃棒沾鹽遇氨氣有白煙排出)方法檢查爐罐及管道密封情況
排氣階段,不斷通入氨氣,使爐氣壓力達到200~400Pa,由于氨氣易溶于水,所以測定氨分解率的U形管中通常裝入油。在滲氮罐中,空氣不清作,不能點燃排氣管,在升溫階段氨分解率可達70%,爐氣中氨的體積分數大于95%時,可減少氨流量,并保持爐內正壓
3.保溫:當溫度達到工藝規定溫度后,調節氨流量,使氨分解率控制在18%~35%,并開始計算保溫時間,這時爐壓在200~600Pa,在滲氮過程中,采用調節氨流量的方法來控制氨分解率,一般每隔15~30min測一次氨分解率,在保溫過程中,爐溫上下偏差應小于5oC,在接近保溫結束時,應從取樣孔中取出試樣,進行要的分析
4.脫氮冷卻:在滲氮整個階段結束后,關閉排氣閥門,減少氨流量,保溫2h,使氨分解率大于70%,使零件表面氮濃度降低,減少表面脆性。此后停電降溫,繼續向爐內通入少量氨氣,使井式氣體滲碳爐保持正壓,爐溫降至150oC以下可停止供氨出爐,零件出爐應避免碰撞
