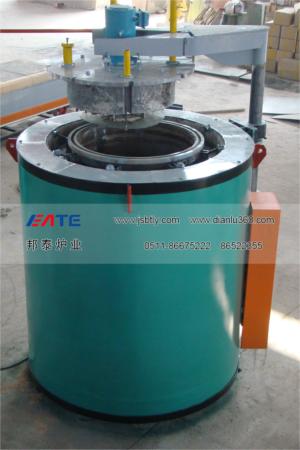

井式氮化爐
井式氮化爐
結構簡介:
本電爐系周期性作業爐,由爐體、密封系統和溫控系統組成。
爐體外殼、爐襯、加熱元件、馬弗管罐、爐蓋、風機、爐蓋、升降機構、快冷裝置組成。
爐殼:由型鋼及鋼板焊接而成,在爐殼上部開有兩個降溫用排氣孔。爐殼外焊有一根14#槽鋼,供安裝爐蓋升降裝置之用。
爐襯:為復合型結構,耐火層選用比重為0.6g/cm3輕質耐火磚,保溫層采用硅酸鋁耐火纖維,爐襯厚度為300㎜,爐襯上部與爐殼相對應開有兩個孔,供降溫冷卻排氣用。
加熱元件:選用北京首鋼產高電阻合金絲繞制成螺旋狀,并安放在爐襯的擱絲磚上。加熱共分1個溫度控制區。
馬弗罐:采用8毫米1Cr18Ni9Ti耐熱鋼焊接成型,馬弗罐與爐蓋密封采用石墨盤根密封。
爐蓋:其面板用A3鋼板或鑄鐵面板加工而成,爐蓋保溫箱采用1Cr18Ni9Ti耐熱鋼焊制,采用硅酸鋁纖維棉保溫,爐蓋與爐罐密封采用雙重密封水冷形式。爐蓋上配有風機、三孔滴注器、取樣管、U型壓力計、排氣管等。氨氣由三孔滴注器通過管路延伸到馬弗罐下部盤管上均勻排出。
風機:安裝在爐蓋上,其葉輪采用1Cr18Ni9Ti耐熱鋼板焊接的離心式風葉,經動、靜平衡試驗后組裝。風機與軸改用連軸式,改進后的風機,躁聲小,轉速平穩,不宜損壞,加上水冷卻能保證長期使用。
爐蓋升降機構:爐蓋的升降均有液壓升降機構來完成,其動力由10/25液壓裝置提供。當需將爐蓋升起時,只要開動液壓裝置,爐蓋即徐徐上升;如需爐蓋下降,只要開動電磁閥,爐蓋即緩緩下降。在升降軸處,有兩限位開關,當升降軸上升時,下面一個限位開關自動切斷電動風機電源,以免操作發生危險;當爐蓋升足時,上面一個限位自動切斷液壓裝置的電源,以升降軸頂出油缸發生意外。
用途:主要供各種鋼制機械零件、汽車曲軸、汽車活塞環、摩托車剎車片、模具等進行氣體氮化熱處理之用。
特點:
1、滲速快、表面硬度高。
2、裝爐量大、加工本錢低。
3、表面摩擦系數小、脆性低。
4、工藝不亂 操縱簡樸。
5、適應性廣、滲層平均,工件加熱均勻,氣氛均勻.
