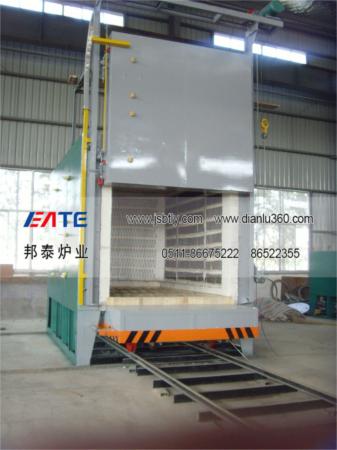

全纖維高溫臺車式電阻爐

一、全纖維高溫臺車式電阻爐用途

       全纖維高溫臺車式電阻爐主要供一般大、中型金屬或合金機件在低于額定溫度下淬火之用。其主要特點在高溫下，可以將工件迅速翻入淬火油槽，該系列產品也可做正火、退火之用，多年來經廣大用戶廣泛使用，反應良好。

二、全纖維高溫臺車式電阻爐結構簡介

      本系列電爐由爐體、翻轉臺車、翻轉液壓系統、電控系統等部分組成。外殼有鋼板和型鋼焊接而成，臺車行走方式與爐門啟閉方式均由電動機和減速機配套控制柜來完成，爐門和臺車均設有行程開關，當爐門和臺車到達設定距離時，行程開關將自動切斷電源。

       翻轉機構靠臺車動力頭上的液壓機構來完成，在臺車下部安裝有兩只液壓缸，以供臺車到位后進行翻轉，當臺車翻轉到達指定位置后，限位開關將自動切斷電源，為防臺車翻過頭此處還設置了限位保護開關。

三、全纖維高溫臺車式電阻爐控制系統

       采用PID可控硅過零觸發聯鎖控制，溫控部分采用上海國龍儀表廠生產的智能控制。記錄采用上海大華記錄儀記錄溫度曲線。同時大華儀表可監控電爐升溫及超溫報警并自動切斷電流功能。佩帶電流電壓表顯示爐子的缺相。

注：該全纖維高溫臺車式電阻爐可根據客戶要求專業設計制造。
